От век до век най-популярният материал за изграждане на къщи е дървото. Това е практичен, лесен за обработка материал. При правилна защита и поддръжка сградите от него струват повече от десетина години. Единственият и сериозен недостатък е горимостта. С увеличаване на натоварванията върху енергийните мрежи тази опасност се увеличава. Следователно електрическото окабеляване в дървена къща трябва да изключва възможността от пожар.

Изисквания за окабеляване

Всяка работа по полагане, ремонт и използване на електрическо окабеляване в дървена къща се регулира от специални документи - PUE и SNiP. Тези инструкции ясно описват всички изисквания, които гарантират максимална електрическа безопасност на пребиваване и правилата за защита от пожар.

Най-добрият вариант би бил да поканите професионални електротехници, но познаването на правилата и наредбите ще ви позволи да наблюдавате работата им на всеки етап и веднага да коригирате недостатъците. Основните изисквания за такива събития:

  • Елиминиране на възможността за пожар и предприемане на мерки за предотвратяване на разпространението на пожар по време на късо съединение в окабеляването.
  • Използването на изключително препоръчителни електрически продукти в съответствие с резерва на мощност за преодоляване на пикови натоварвания.
  • Всички жични връзки не трябва да позволяват възможността за нагряване и запалване.
  • Полагането и изолацията на проводници и електрически фитинги трябва да се извършва по методи, които изключват токов удар за всички хора и животни.

Изпълнението на всички правила и разпоредби значително усложнява инсталирането на окабеляване в дървена къща, но в крайна сметка именно това спасява човешкия живот.

Техника за маршрутизиране на скрити телове

Много експерти са категорични против такова поставяне на проводници, обяснявайки повишената опасност от пожар. Въпреки това, PUE предоставя тази възможност.

Има два метода за монтиране на промивка, които позволяват правила за окабеляване в дървена къща. Първият включва полагането на проводниците в метална тръба или гофриране, поставени в стробовете или под декоративни тапицерии. Металът ще предпази кабела от пряк огън. Полагане по този метод поставя строги изисквания:

  • Непрекъснато боядисване на тръби отвътре и отвън.
  • Пластмасовите джанти трябва да се носят в краищата им, за да предпазят кабела от повреда от остри ръбове.
  • GOST R 50571. 15–97 (IEC 364 5 52 93): Клауза 522. 3. 2 изисква поставянето на такива конструкции на малък наклон, за да може да се изтича кондензат.

Сложността ще добави производството на улуци за полагане и огъване на тръби строго под прав ъгъл. Последната операция се улеснява от използването на медни компоненти, работата с които няма да изисква специални устройства. Цената на тях обаче спира повечето собственици.

Втората техника се изпълнява, ако се предполага, че стените трябва да бъдат измазани. В този случай покриващият слой не трябва да бъде по-малък от един сантиметър от всяка страна на кабела, който трябва да бъде положен. Първо ще трябва да се постави в гофрираната втулка и след това да се положи в стената. Това ще осигури официалното изпълнение на изискванията на PUE за подмяна на неизправно окабеляване, което е практически невъзможно да се приложи с този метод.

Друг въпрос е здравината на връзката на материали от различен произход: мазилка и стена от трупи. Въпросът за дълголетието му е отворен. Независимо от избора на метода за полагане на жицата, трябва да се вземат предвид значителните финансови и ресурсни разходи.

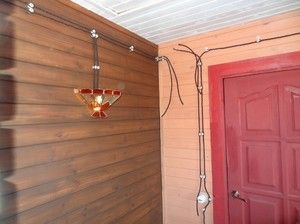

Отворен път

За всяка опция правилата за инсталиране на електрическо окабеляване в дървена къща изискват изключение от докосване на жицата до повърхността на стената. В допълнение, самият кабел се нуждае от защита от външни влияния. Това предполага, че той трябва да се извърши вътре в канал.

Правилата позволяват полагане на електрически линии без защитни капаци. Но този тип окабеляване изисква неговото поставяне върху негорима основа, като азбест или паронит. Естетичната страна на изданието ви позволява да използвате този метод само в помощните помещения. Материалите, използвани в този процес, не трябва да поддържат изгарянето.

Всички видове инсталиране на отворени канали за доставка на енергия се извършват с помощта на такова оборудване:

  • Метален или пластмасов гофриран ръкав.
  • Тръби и кутии, изработени от подобни материали.
  • Staples.
  • Порцеланови изолатори или ролки.

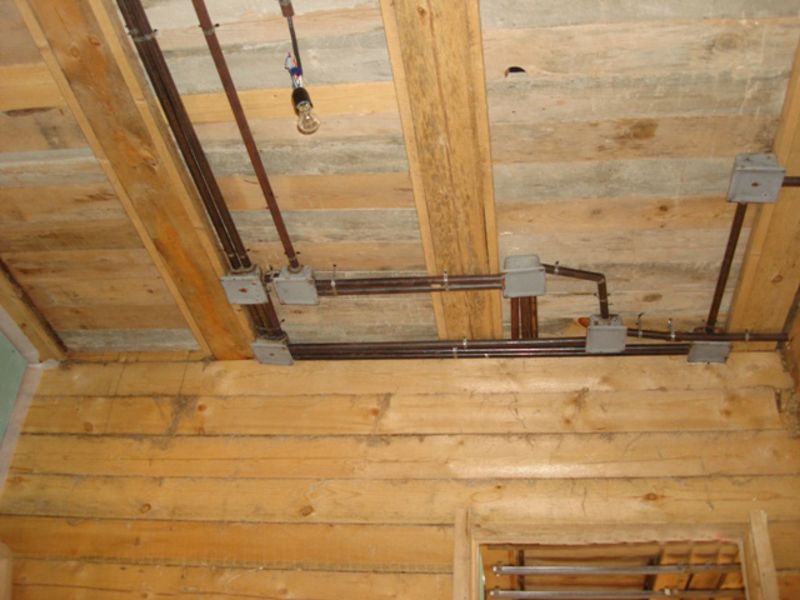

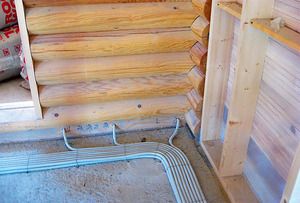

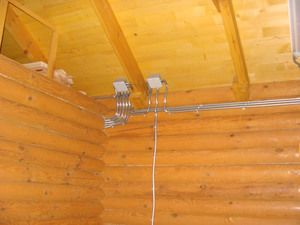

Полагане на тръби

Технологиите за полагане на кабели в гофрирани маркучи и тръби, както метални, така и пластмасови, не се различават една от друга. Работата с метална тръба е малко по-сложна поради завои и изисквания за заземяване на метала. Закрепването се извършва с помощта на скоби или скоби върху диаметъра на носещата част. Цялата пластмаса, използвана за тяхното производство, е незапалима и сертифицирана за използване в такива условия.

Използването на гофриран ръкав е по-малко практично поради трудността при равномерното полагане (провисва се) и натрупването на прах, което е трудно да се отстрани. Въпреки това, простотата и ниските изисквания за качество на повърхността позволяват тяхното изпълнение във всяка стая.

Използване на кабелни канали

Такива тави са инсталирани на стените или тавана. Различните цветове на оцветяване ви позволяват да изберете най-доброто решение за цвета на интериорната декорация. Лекотата на полагане на кабела в такава кутия е в съседство с трудностите при закрепването на самия калъф към неравни повърхности. Монтирането на кабелни канали в нови домове не се препоръчва поради постепенно свиване, в резултат на което се получава деформацията на пистите и трябва да преработите всичко.

Ниската цена на такива продукти, както и аксесоари за фуги и завои, прави тази опция за полагане на проводници най-изгодна. За такива цели можете да използвате пластмасов плот, комбиниран с кабелен канал. Методът на инсталиране не се различава от подреждането на тавите. Такива продукти често се използват в апартаменти на многоетажни сгради.

Монтаж на скобата

Закрепването на кабела към специални пластмасови скоби повишава изискванията за безопасност за неговата изолация. Според правилата, тя трябва да бъде поне двойна, като VVGng кабел. Най-добрите кабелни продукти за открит монтаж се счита за марката NYM с тройна изолация. Друг проводник, подходящ за електрическо окабеляване в дървена къща, ще бъде VVGng - LS, който не поддържа горенето.

Всички тези продукти се полагат без допълнителна изолация, за разлика от използването на PUNP кабел. Монтира се чрез огнеупорна метална или азбестова лента, стърчаща 10 милиметра от всяка страна на жицата. Това е най-лесният и евтин начин за оборудване на външни електрически линии. Това обаче не изглежда много красиво на стената и изключва полагането на няколко кабелни нишки едновременно.

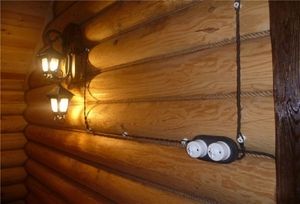

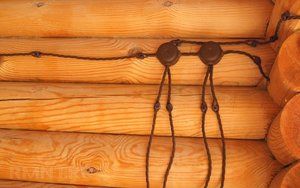

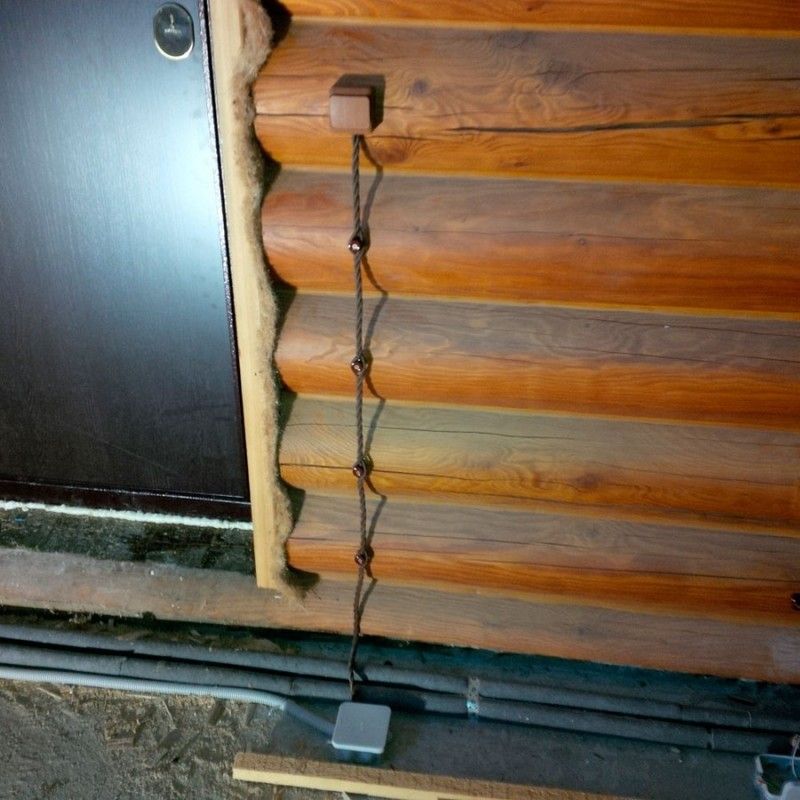

Порцеланови валяци

Това е най-старият начин за свързване на кабел. Въпреки това тя все още е търсена за интериорна декорация в ретро стил. Валяци от диелектричен материал са монтирани на стената по протежение на телената линия. В кухина на тялото е фиксирана жица, която виси в пространството, без да докосва повърхността на стените. Необходимо е тя да бъде едножилна с двойна изолация, за да се създаде кабел, усукан в един сноп. Между завоите се вкарва ролковата глава.

Най-често при инсталиране на проводниците те използват няколко метода за полагане наведнъж. Тази опция дава възможност за оптимално използване на пространството на помещенията и материалите за производството на електрическа линия.

Процес на инсталиране

Както всяко мащабно събитие, производството на окабеляване е разделено на няколко етапа. Тази поетапна реализация ви позволява да правите по-малко грешки и осигурява контрол върху безопасността на работните методи. Разработката на проект за захранване определя всички параметри на окабеляването и необходимостта от материали. След изработване схемата се одобрява от съответната организация. При необходимост се правят изменения. Работата по неговото създаване се извършва, както следва:

  • С марж от 30% се изчислява капацитетът на всички потребители. Това може да стане с помощта на паспорти за домакински уреди или съгласно съответната таблица:
  • На чертежа на къщата са обозначени всички места на осветителни устройства, контакти, превключватели и особено мощни устройства, изискващи личен електропровод.
  • Тук е планиран интериор с мебелни предмети.
  • За всяка точка се избира марката и напречното сечение на кабела. Особено необходимо е да се посочат маршрутите, по които ще бъде положен трижилният кабел.
  • Местата на разклонителните кутии са маркирани.
  • Инструментите, оборудвани с електродвигатели, са обозначени отделно със стартова мощност.
  • Трябва да подпишете разстоянието до окабеляването от тавана, стените, вратите, прозорците и други отвори. Това ще предотврати повреда на кабела при бъдещи ремонти.

Това са изисквания, изрисувани на хартия. Все още има правила, прилагането на които е необходимо по време на изпълнението на разработения план:

  • Трасето на полагане се извършва строго хоризонтално.
  • Извивките му се допускат твърдо под ъгъл от 90 градуса.
  • Всички електрически фитинги трябва да бъдат поставени без препятствия.
  • Кабелът към превключвателите, разположен на височина 0, 6 - 1, 5 метра от пода, започва от горе.
  • Гнездата са инсталирани на произволна височина в размер на 1 брой на 6 квадратни метра.
  • Разстоянието от всякакви отвори е най-малко 10 сантиметра, а до съседните тел или метални конструкции - най-малко 5 милиметра.

Вход за кабел в стаята

Напрежението се подава към сградата по два начина: по въздух или под земята. Най-ниските разходи са за първия метод. За това се използва самоносеща изолирана жица с гаранция 25 години. За прехода е инсталирана метална конструкция с изолатори. На мястото на влизане в стената е необходимо да се постави втулка от огнеупорен материал, например парче тръба. Цялото вътрешно окабеляване е само меден кабел.

Вторият метод е по-сложен, изисква разрешение за извършване на земни работи в енергоснабдителната организация. В този случай кабелът е защитен от въздействието на метеорологичните фактори, но замяната му при авария е не по-малко отнемаща време от полагането.

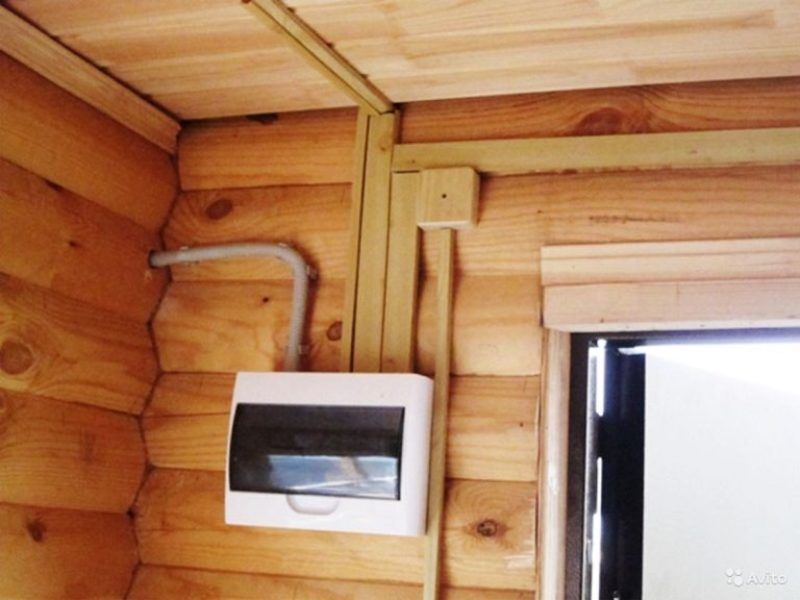

Монтаж на разпределителни табла

Входният кабел е свързан директно към разпределителния панел, който обикновено се намира близо до входа. В допълнение към самата метална или пластмасова кутия, тя включва:

  • Запечатано и проверено измервателно устройство.
  • Три или двуполюсен прекъсвач на входната верига.
  • Групови машини, съответстващи на натоварването на всяка линия.
  • Остатъчно токово устройство

Оценката на всички защитни устройства е посочена на диаграмата. Те трябва да осигуряват избирателност за изключване. Това означава, че при спешни случаи само повредената зона се обезвъздушава. Мощността на прекъсвача на входната верига трябва да надвишава оценките на груповите превключватели.

Заземяване и защитно изключване

Според инструкциите всяко електрическо устройство с метален калъф трябва да бъде заземено. Следователно, за да се гарантира безопасността, е необходимо да се положи заземителна верига.

За монтажа му се изкопва окоп под формата на равнобедрен триъгълник от мястото на влизане в стаята. В ъглите металните щифтове се задвижват на дълбочина най-малко три метра. Между себе си те са свързани чрез заварена конструкция от ъгъл или щанга. Към най-близкия щифт, към който е свързан заземяващият проводник, е заварен болт. В разпределителното табло той е свързан към съответната шина. За него са подходящи и всички заземяващи проводници от групови кабели. Тези вени са оцветени в жълто-зелено.

За да не живеят жителите под напрежение, се инсталира устройство за остатъчен ток или RCD. Когато се къси до корпуса на домакинските уреди, се появява ток на изтичане, на който това устройство реагира. Въпреки ниските стойности на този ток, защитата ще изключи моментално. При избора на такова устройство е необходимо да се избере RCD според нивото на минимален теч. За обикновените стаи той е 30 милиампеса, за баните 10 милиампеса. Текущите индикатори трябва да са по-високи от номиналната стойност на входната автоматична машина, за да се изключи погрешна работа на RCD.

Електрически тест

След приключване на работата е необходимо визуално да се провери правилната и надеждна връзка на всички елементи на веригата на захранване, да се разтегне съществуващите клеми. За въвеждане в експлоатация е необходимо да се провеждат тестове, които се провеждат от специалисти на специални сертифицирани организации. Те извършват такива тестове:

  • Изолационна устойчивост.
  • Комуникация с веригата.
  • Зареждане на RCD и прекъсвачи.

След успешно приключване на теста се издава протокол с всички данни. Това е основният документ, потвърждаващ готовността на окабеляването да работи. По-добре е да залепите веригата върху вратата на разпределителното табло. Освен това трябва да посочите оборудването, свързано към всяка машина.

Правилно съставената схема и подборът на материали, заедно с професионалното изпълнение на операциите за доставка на енергия у дома, гарантират комфортен и безопасен престой.
