При ремонт на електрическо окабеляване у дома или в офиса най-критичната част от работата са различни видове връзки, връзки и разклоняване на проводници. Произвежда се в разклонителна кутия. Електричеството е важен компонент на всеки дом и трябва да подходите отговорно към инсталацията. Свързването на проводниците в разклонителната кутия трябва да бъде правилно и безопасно.
Дизайн на разклонителна кутия
Проводниците са свързани в съединителни (или разклонителни) кутии, защото това е най-удобният начин за монтаж. В случай на неизправности и нужда от отделен проводник, просто отворете кутията и разкрийте очаквания за теста проводник. Можете да свържете проводниците в кутията по няколко начина, които са описани в Правилата за електрическа инсталация (PUE).

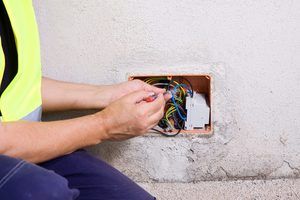

Електрическото окабеляване в помещенията обикновено се полага на 15 сантиметра под тавана. На същото разстояние е инсталирана и разпределителната кутия. Най-често се поставят един на стая. По дизайн кутиите са разделени на външни и вътрешни. Вътрешните са монтирани в вдлъбнатината в стената и покрити с довършителни материали. Следователно за непрофесионалиста може да бъде трудно да ги намери. Ако дебелината на стената не ви позволява да инсталирате вътрешна разклонителна кутия, тогава се използва външна. Този тип често се използва в частни дървени къщи.
Разпределителните кутии се предлагат в две форми: правоъгълна и кръгла (полукръгла). От кутията има четири извода, оборудвани с фитинги за закрепване на кабелни канали или гофрирани маркучи. При модерен подход към окабеляването тези продукти винаги се използват.
Полагането на кабели в портата е свързано с проблеми по време на последващ ремонт или смяна на кабели.
Методи за свързване
Проводниците, влизащи в кутията, трябва да бъдат свързани помежду си според правилата на PUE. Тези връзки са стандартни, но варират в зависимост от това кои консуматори на енергия и комутационни устройства са разположени в стаята. И има няколко начина за свързване на проводниците в разклонителната кутия. Някои от тях са лесни за използване, но не достатъчно надеждни, други осигуряват по-добра артикулация, но изискват професионални умения и специални инструменти.
Изолиран обрат
Най-лесният и бърз начин е да завъртите проводниците в разклонителната кутия. В този случай сърцевината е лишена от изолация, обезмаслена и усукана с друго ядро, отиващо към целевото устройство. Трябва да се помни, че такива съединения трябва да бъдат надеждно изолирани с електрическа лента и за предпочитане изолационни капачки. Този метод се счита за недостатъчно безопасен поради хлабаво прилягане на живи части, възможна загуба на контакт поради повърхностно окисляване, а PUE също е забранен.
Заваряване или запояване
При заваряване контактните части на проводниците се стопяват и се залепват. Оказва се надеждна връзка, подобна на твърд проводник. Заваряването обаче изисква специални инструменти и умения. За да заварявате части на ток, ще ви трябва:
- Заваръчна машина с мощност най-малко 1 кВт и въглероден електрод;
- Точки за заваряване;
- Защитни ръкавици;
- шкурка;
- Флюс за защита от окисляване.
За надеждна връзка е необходимо да отстраните изолацията на проводниците, да почистите проводниците с шкурка и да ги усучете. След това, обработете с флюс, нанесете електрод и заварете. След закрепването на частите те трябва да бъдат изолирани и лакирани.
Запояването е процес, подобен на заваряването. Това обаче не използва толкова високи температури, а калаената спойка се използва за закрепване на частите. За запояване ще ви трябва:
- Поялник;
- Спойка (калай или сплав от олово олово);
- Розин за защита от окисляване;
- Шкурка.
За да се свържете, трябва да отстраните проводниците, обезмаслете ги, след това разтопете спойката с поялник и нанесете върху допиращите краища. За по-добър контакт се препоръчва да ги усучете. Необходимо е поялникът да остане в контакт с проводниците, докато частите на тока не бъдат напълно свързани. След това мястото на запояване трябва да бъде обработено с колофон.
Поядените проводници не могат да се използват на места с висока температура, както и при високи токови натоварвания, в противен случай спойката може да се стопи и връзката да се изгуби, освен това запоените проводници са нестабилни за опъване и усукване.
Терминални блокове
Извиването, заваряването и запояването на проводниците, макар и широко използвано досега, се заменя с по-прости, но не по-малко надеждни методи. Едно от тях е свързването на терминални блокове.
Тези подложки са месингови или медни съединители в пластмасов калъф със скоби от различни видове. Винтовите скоби и лостните ключалки могат да бъдат разграничени. Те се различават и по подходящия за тях размер на кабелната секция.
С помощта на клемите за свързване можете да сплитате две или повече кабелни ядра. Предимството на този метод е възможността да се свързват медни и алуминиеви проводници помежду си.

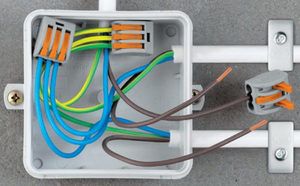

Лостните ключалки (най-известният от тях са терминални блокове Wago) са за еднократна употреба и за многократна употреба. Използването на един или друг тип зависи от целта на приложението. Често такива ключалки се използват за свързване на полилеи.
Винтовите клеми включват проводими подложки, които осъществяват контакт чрез притискане на проводниците на винтовете към плочата.

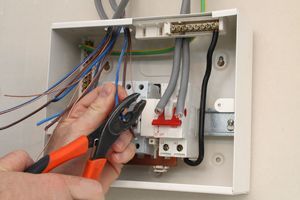

Свързването на проводници с помощта на скоби се използва в прекъсвачи, в тях скобите се осигуряват по дизайн.
Критиране с ръкави

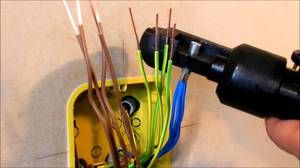

Този метод се счита за оптимален по качество и простота. Нейната същност е да свържете електрическите проводници вътре в метална тръба (втулка), а след това да ги кримпвате и изолирате. Кримпването се извършва със специални клещи, но с някои умения може да се извършва и с обикновени клещи. Изолацията може да бъде направена чрез термосвиваема тръба или електрическа лента.
Щипка за ядки
Това е името на скобата, свързваща проводниците вътре в двете проводими плочи чрез затягане на четирите винта в ъглите на плочите. За правилното му инсталиране е необходимо да почистите проводниците от изолация, да поставите проводимите проводници вътре в "гайката", да затегнете винтовете и да изолирате конструкцията.
Недостатъкът на този тип връзка е, че винтовият монтаж има тенденция да отслабва с течение на времето. Затова си струва да фиксирате винтовите нишки с лак или боя. Друг недостатък са доста големите размери на "гайката", ограничаващи използването му в разклонителни кутии.
Предимства на този тип: ниска цена на затягане, лекота на инсталиране, възможност за свързване на различни видове кабели (медни и алуминиеви).
Комбинация от няколко проводника
Ако искате да свържете многожилни проводници в една точка, трябва да предприемете по-отговорен подход към връзката, тъй като такава връзка ще бъде слаба точка в цялата верига. Пример е инсталирането на полилей, когато при свързването на няколко групи лампи е необходимо да се намалят няколко общи проводници в една точка. В такива случаи се препоръчва използването на терминални блокове с повече от две връзки. Освен това можете да използвате кримпване с ръкави, запояване на части за жив контакт или усукване, но запояването и усукването вече ще бъде неефективно при свързване на повече от три проводника.
Ако е необходимо да свържете проводници от различни секции в разклонителната кутия, тогава усукване на проводници не може да се използва. Такива кабели могат да бъдат затягани, споени или сплетени чрез заваряване. И ако вените са направени от различни метали, тогава също е невъзможно да се запояват и заваряват: в този случай е позволено да се използва терминална връзка със специална паста, която предотвратява повърхностното окисляване.
Правилното свързване на проводниците в разклонителната кутия е много важно при полагане на електрически проводници в различни помещения. Това ще осигури надеждно и дълготрайно обслужване както на самото окабеляване, така и на крайните потребители на електроенергия: източници на светлина, домакински и цифрови устройства.
